Тест 5.4 Cylindrical shell

Analytical solution: P. Geoffroy, Développement et évaluation d’un élément fini pour l’analyse non linéaire statique et dynamique des coques minces, Thèse de doctorat d’ingénieur, Université de Technologie de Compiègne, Division MNM, 1983.

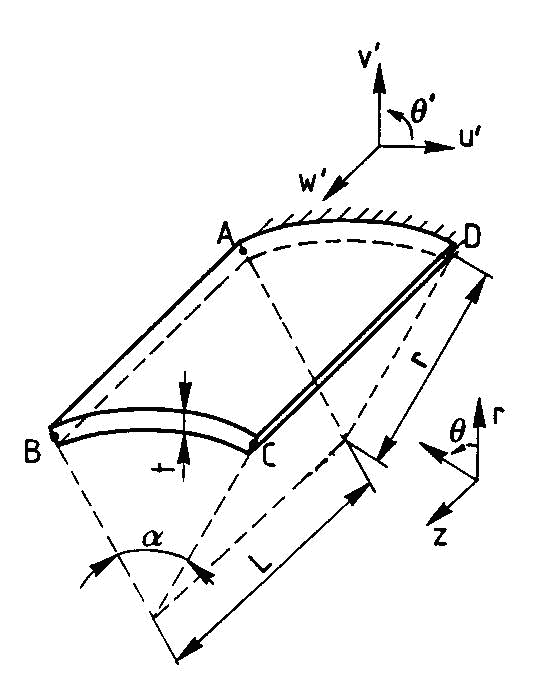

Geometry:

α = 0.5 рад AD = l = 0.3048 м t = 3.048 x 10-3 м r = 2l = 0.6096 м. Координаты точек, м A B C D r 2l 2l 2l 2l θ +0.25rd +0.25rd -0.25rd -0.25rd z 0 l l 0

Material characteristics: Е=2.0685 х 10¹¹ Па, v=0.3, ρ=7857.2 кг/м³.

Boundary conditions: Дуга AD защемлена.

Loads: For modal analysis.

CALCULATION RESULTS:

Order of form	Frequency, Hz		Uncertainty,%
	Analytical solution	Calculation results (LIRA)
1	85,6	85,915	0,37
2	134,5	138,474	2,95
3	259	245,785	5,1
4	351	341,821	2,62
5	395	384,537	2,65
6	531	522,158	1,67
